Schemat instalacji energetycznej
W skład instalcji fotowoltaicznej wchodzą cztery moduły, z ktorych każdy jest wykonany inną technologią i charakteryzuje się innymi parametrami oraz wydajnością. Wszystkie moduły są połączone do sieci za pomocą falowników zamieniających prąd stały jakim są zasilane na prąd przemienny o regulowanej częstotliwości. Falowniki podłączone są do urządzenia monitorującego jakim w tym przypadku jest Sunny Boy Control. Nastepnie za pomocą interfejsu RS 232 dane przesyłane są do komputera, gdzie są magazyowane w celu pózniejszej analizy i obróbki wyników.
| Moduły PV | Parametry |
| SF-115 A, SOLARFABIRIC | krzem multikrystaliczny; 115Wp (5%); 12V; 6,7A; 6 sztuk |
| EC 110, Evergreen Solar | krzem taśmowy (ribbon) 110Wp, 12V/24V; 6 sztuk |
| US 64, Uni-Solar | krzem amorficzny; 64 Wp; 12V; 6 sztuk |
| ST -40 Shell Solar | Moduł CIS, 40Wp, 12V; 6 sztuk |
| Osprzęt | Parametry |
| Sunny Boy 700 | Nom. moc wej. 1500W, Nap wej 75-267V, sprawność 94%, Moc nom. Wyj 1350W, aut. monitoring sieci+ odłączenie, wyrw LCD, komunikacja z PC - RS232 |
| Akumulator 8G8D-12 | Pojemność C-20; 225 Ah, nap. 12V, żelowy |
| Regulator ładowania RSS-02 Steca | Napięcie: 12V, prąd do 15A, wyj: akumulator, obciążenie, kontrolki LED |
| Przeznaczenie: | Uniwersalny system pomiarów parametrów ogniw słonecznych |
| Stolik pomiarowy | 20x20 cm, temp: 2-60oC, dokł: 0.5oC.,4 sondy |
| Oświetlacz | Klasy C widma AM1,5, Cztery niezależnie pozycjonowane ksenonowe lampy halogenowe o mocy 250 W każda |
| Układy elektroniczne i oprogramowanie | 24 zakresy pomiarowe, kompletne oprogramowanie pomiarowe norma IEC nr 891/87 |
| Wyniki: | Cyfrowe, ekspozycja i obróbka PC |
Osprzęt
Na wyposażeniu pracowni znajduje się sprzęt pozalający na bieżąco monitorować i
kontrolować stan instalancji fotowolticznej zanjdującej się na dachu wydziału.
W skład wchodzą: Falowniki typu Sunny Boy są urządzeniami przetwarzającymi energię
elektryczną z wysoką sprawnością oraz niezawodnością. Urządzenia
przetwarzają napięcie stałe wychodzące z instalacji fotowoltaicznej na
napięcie przemienne, które jest odprowadzane następnie do sieci
publicznej lub wyspowej. Sunny Boy może być włączony do dowolnego
miejsca w wewnętrznej sieci budynku, co znacznie ułatwia instalację.

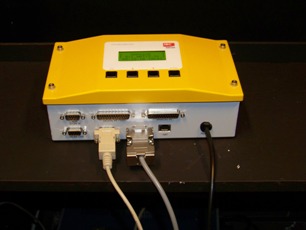

Sunny Boy Control Plus uważany jest za najlepsze urządzenie do archiwizacji, zbierania oraz manipulacji
danych zebranych z systemu fotowoltaicznego. Posiada kanały cyfrowe i analogowe. Głównym zadaniem
Sunny Boy Control Plus jest analiza sytemu PV. Posiada wyjścia pozwalające na połączenie go z komputerem, co czyni
jego pracę jeszcze bardziej efektywną i stwarza nowe możliwości przetwarzania zdobytych danych.
Jeżeli chodzi o komunikację, jest to bardzo elastyczne urządzenie. Może być podłączone z falownikami za pomocą np.
portu RS 485 lub RS 232. Zazwyczaj jednak korzysta się z interfejsu RS 232. Druga opcje stosuje się przy bardziej rozbudowanych instalacjach fotowoltaicznych, gdzie należy połączyć ze sobą kilka urządzeń Sunny Boy Control.

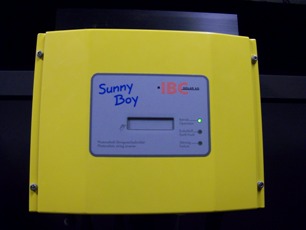

I. Falowniki Sunny Boy 700
Prąd odprowadzany do sieci ma kształt idealnej sinusoidy,proces ten
jest kontrolowany przez wbudowany w urządzenie mikroprocesor.
Urządzenie automatycznie wyszukuje Punkt Mocy Maksymalnej
instalacji fotowoltaicznej i samoczynnie dobiera najbardziej optymalny
tryb pracy. Dzięki temu możliwe jest uzyskanie wysokich sprawności dla
całego systemu.
Dwa niezależne urządzenia komputerowe wbudowane w falownik
monitorują bez przerwy sieć. Monitorowanie odbywa się za pomocą
pomiaru napięcia i impedancji sieci poprzez układ monitorowania sieci
ENS. Jeśli operator sieci odłączy jej część np. w celu dokonania
napraw, falownik automatycznie się wyłącza w celu wyeliminowania
efektu wyspowego.
II. Sunny Boy Control.
Główne zalety Sunny Boy Control Plus to:
III.Kontroler ładowania.

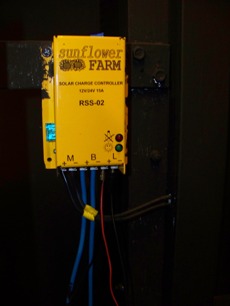

Regulatory ładowania kontrolują i optymalizują proces ładowania akumulatora, chroniąc go jednocześnie przez przeładowaniem.Prawie wszystkie regulatory posiadają również funkcję ochrony akumulatora przed zbyt głębokim rozładowaniem przez urządzenia zasilane z akumulatora poprzez regulator.
Najprostszym sposobem magazynowania energii produkowanej w małych systemach PV jest wykorzystanie elektrycznych akumulatorów, zwłaszcza, że ogniwa fotowoltaiczne wytwarzają prąd stały konieczny do ładowania akumulatora. Naładowany akumulator dostarcza energie elektryczną do obciążenia, gdy nie ma promieniowania słonecznego lub jest ono niewystarczające.

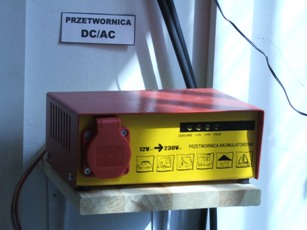

V. Przetwornica sinusoidalna
Przetwornica jest przeznaczona do zasilania odbiorników o mocy do 150W (220V, 50Hz) przy pomocy źródła napięcia stałego 12V (lub 250V przy źródle 24V), jakim jest akumulator ołowiowy. Przetwornica może służyć wszędzie tam, gdzie potrzebny jest prawdziwy, sinusoidalny przebieg napięcia wyjściowego. Przetwornica posiada zabezpieczenie, umożliwiające bezawaryjną pracę: zabezpieczenie przed zbyt małym i zbyt dużym napięciem wejściowym; zabezpieczenie przed zwarciem wyjścia; zabezpieczenie przed przekroczeniem mocy wyjściowej i zabezpieczenie przed całkowitym rozładowaniem akumulatora
Sunny SensorBox ma niewielki rozmiar i łatwo instaluje sie go w systemie PV. Zintegrowane czujniki stale monitorują napromieniowanie słoneczne i temperaturę modułu. Za pomocą napromieniowania oraz temperatury modułu, możliwe jest obliczenie spodziewanych rezultatów tablicy PV. Może to pomóc w identyfikacji i rozwiązywania problemów związanych ze zmniejszeniem wydajności energetycznej. Sunny SensorBox wysyła dane do Sunny WebBox poprzez łącze danych RS485. Stamtąd dane mogą zostać przeniesione do komputera do dalszej obróbki lub do Sunny Portal w celu automatycznej analizy wydajności. Sunny SensorBox może pomieścić do 3 dodatkowych czujników takich, jak czujniki temperatury, prędkości wiatru i natężenia promieniowania. Kurz, brud, wady oraz stopniowa degradacja modułu mogą mieć negatywny wpływ na ogólną wydajność tablicy PV.

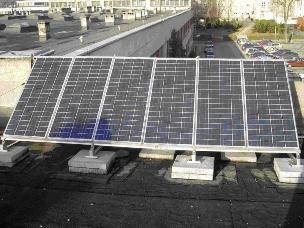

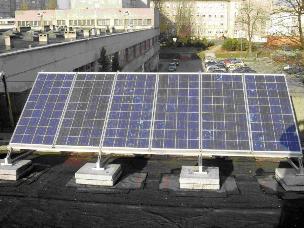

Zastosowane moduły
Więcej informacji na temat wybranego modułu po kliknięciu na miniaturę.
Instrukcje do urządzeń
Sunny Boy Control - instrukcja (pdf)
Sunny SensorBox - instrukcja (pdf)
* Instrukcje pobrane ze strony SMA *
